道路用製品GUブロック(ガードレール用連続基礎)

NETIS登録番号:KT-160028-A

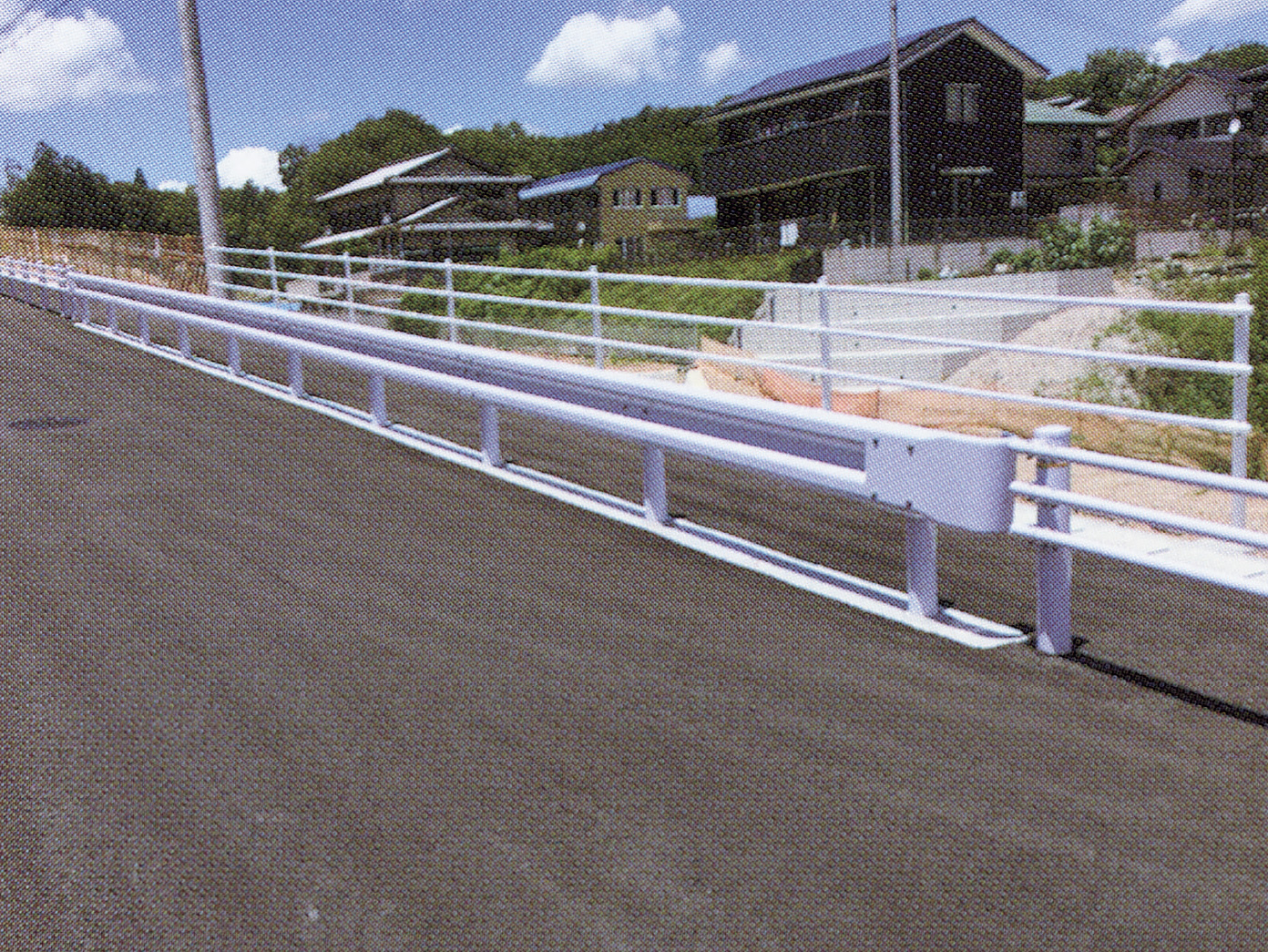

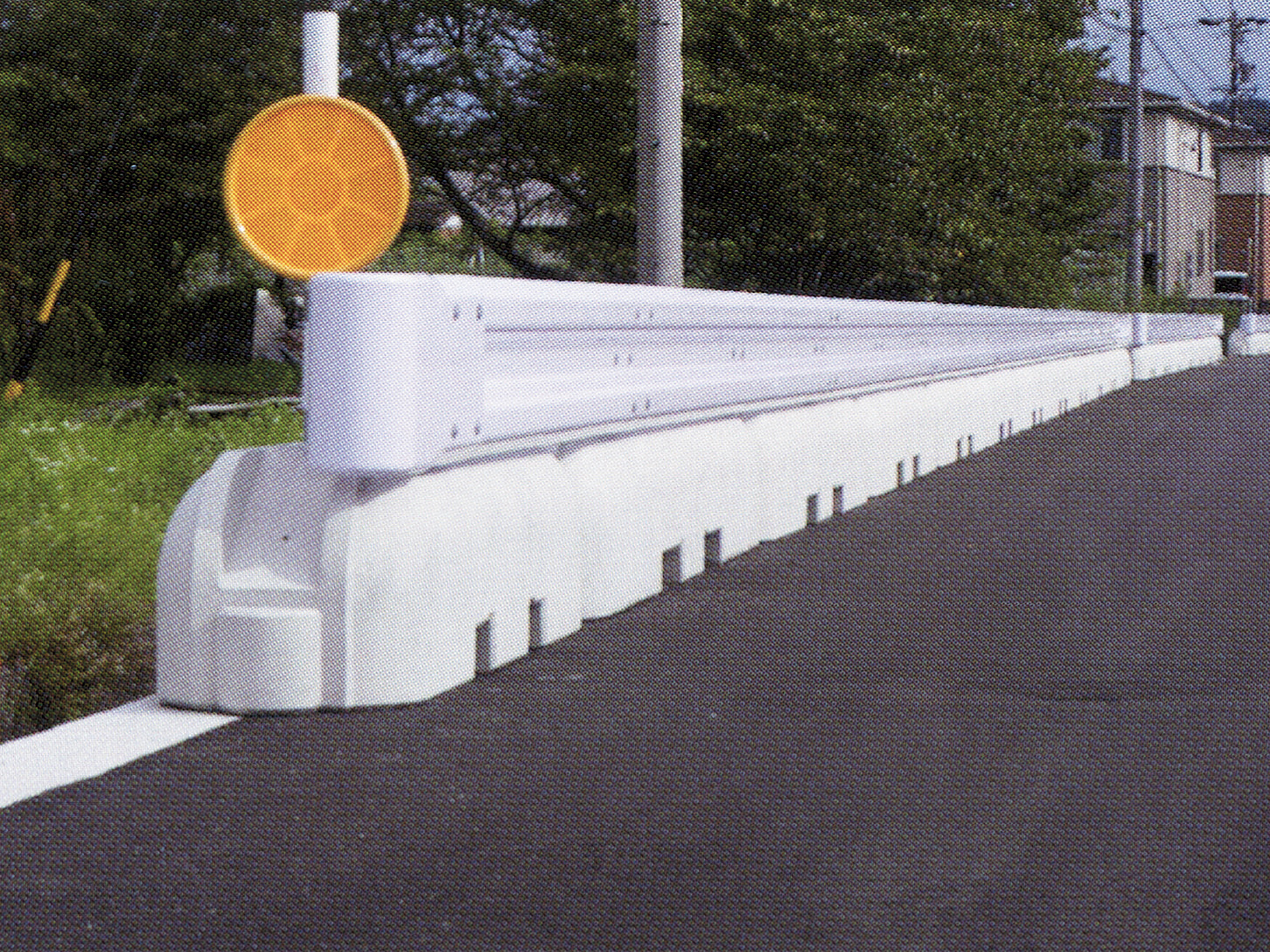

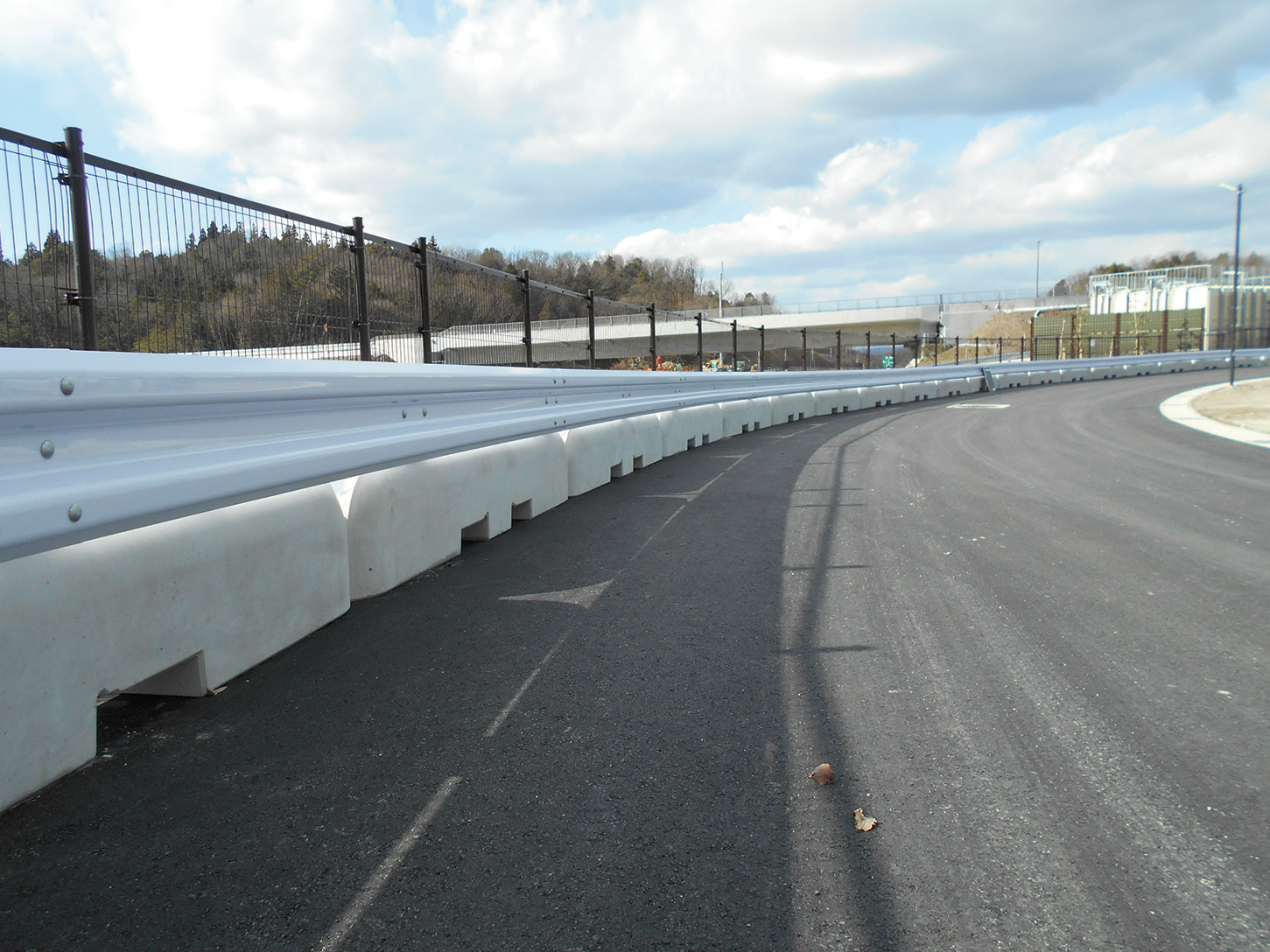

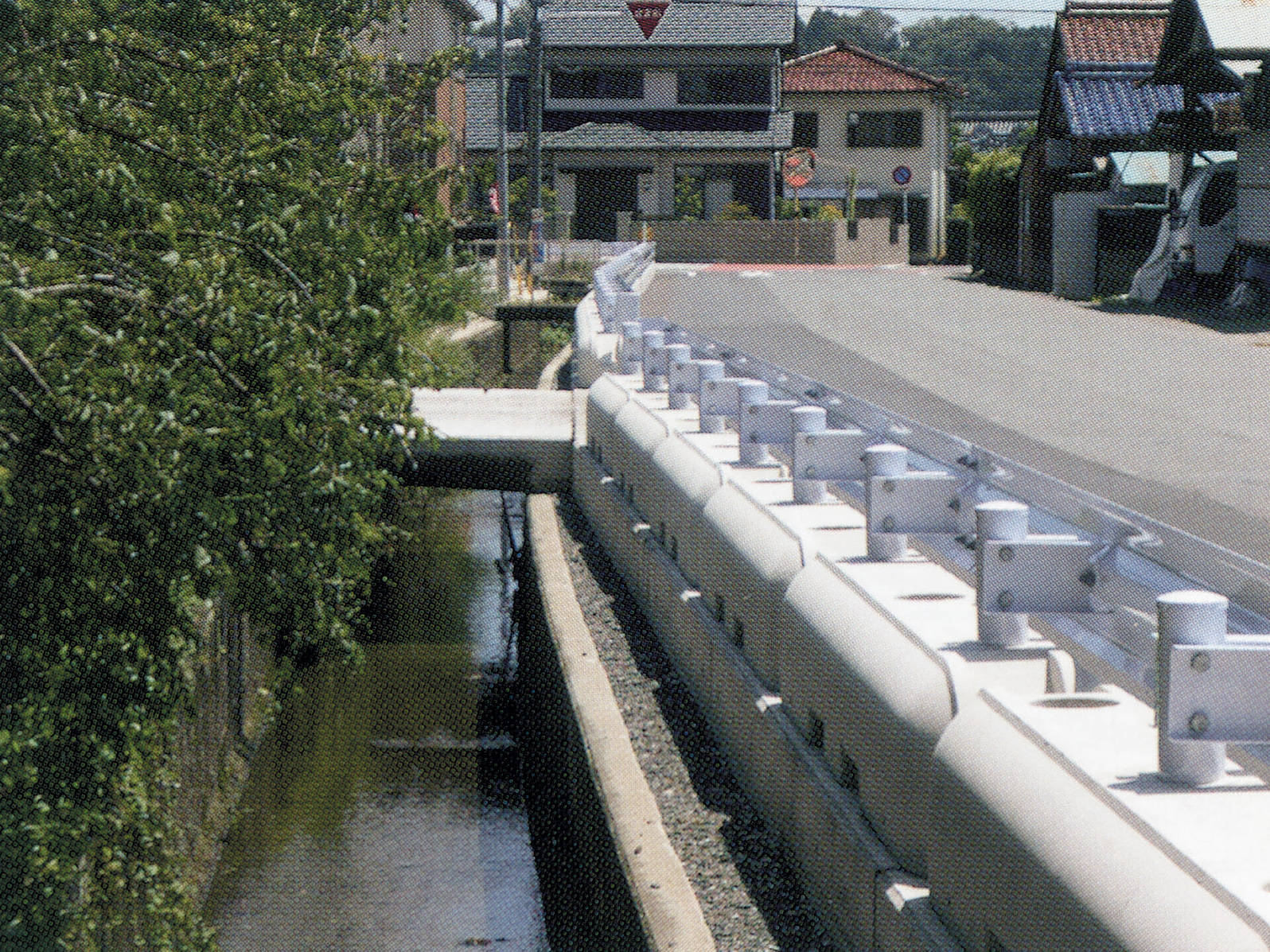

路面に置いて使用することを基本に開発した道路規制箇所等に用いられる仮設柵用プレキャストコンクリー卜基礎ブロックです。 埋設、半埋設にも利用できます。

※別ウインドウでPDFが開きます。


特 徴

  • 設置・撤去・移動が素早くできます。
  • クレーン以外にフォークリフトでも行えます。 場合によってはハンドリフターでも設置が可能です。
  • クレーン作業でのワイヤー、 ベルトスリング用の溝をズレ防止用に設けてあります。
  • フォークリフト用の挿入孔は、 道路の片勾配による排水孔にもなります。
  • ブロック形状は左右対称なため、 吊り上げ時のバランスが良く安定します。
  • 支柱の差し込み孔には、 底を設けて砂漏れを回避しています。
  • ガードレールの支柱の位置決めをするためのガイドが底部にあります。
  • 破損した場合など、 実際に供用している場所での取替はブロック同士がプレー ト連結のため、 六角ボルトを外せば部分的に取外しが出来ます。

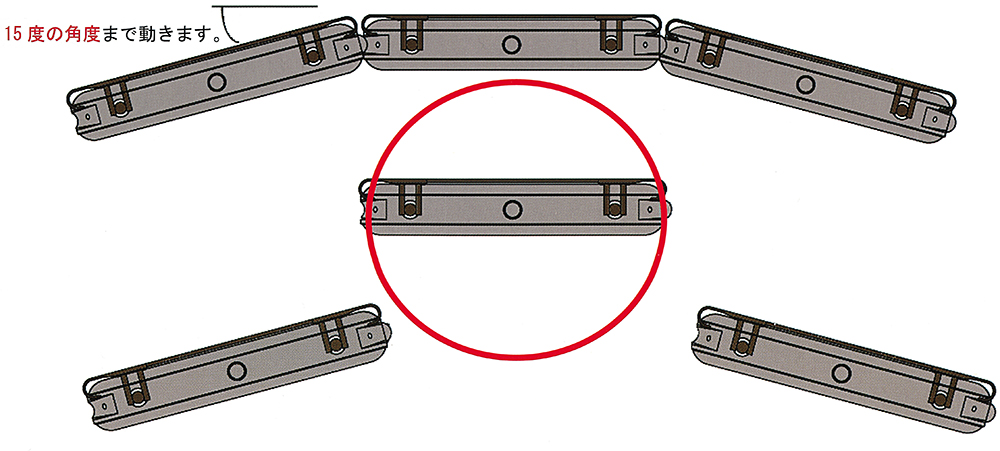

  • 15度の角度範囲で可動します。 それ以上は、 ブロック同士が干渉して可動を抑制します。 歩道側へ移動する量を制限する安全対策です。
