エアーキャスター工法(空気圧を利用した横引き工法)

■NNTB登録番号 1052号
■国土交通省NETISに登録 KT-010013-V

空気圧を利用した搬送装置を使用してプレキャスト部材を移動・据付できる画期的な横移動工法です。


特 徴

1. クレーンがいらない

クレーンの利用が困難な場所での最適工法

2. 高い自由度

S字、屈曲部、クランク部も自在に施工可能

3. 静音、清潔

騒音やホコリの心配がありません。

4. 重量からの解放

10,000Kgの重量が約30Kgの力で移動できます。(重量という概念がなくなります)

5. 落差も心配なし

落差があっても施工できます。

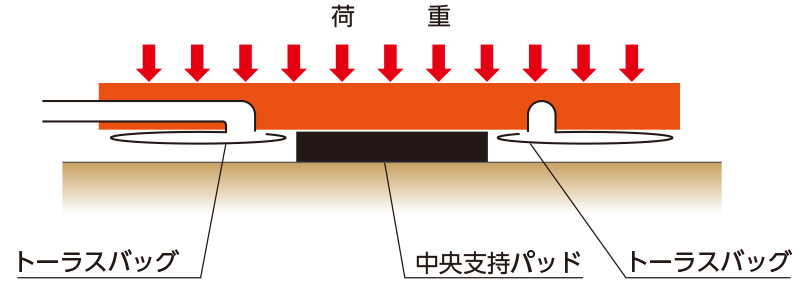

エアーキャスターの作動原理

空気注入前

空気注入前のエアーキャスターは支持パッドに支えられ、トーラスバッグには直接荷重がかからないよう保護されています。

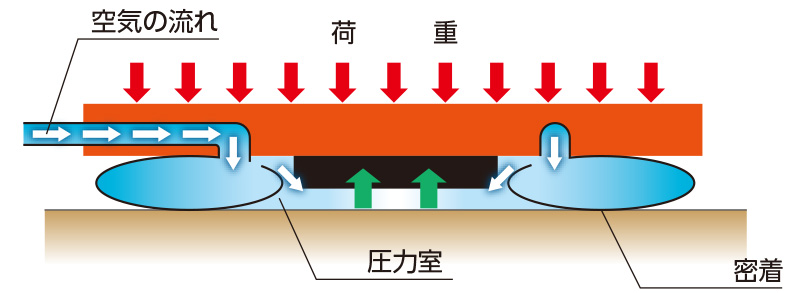

空気注入 ▶ 充填時

空気注入を開始すると、トーラスバッグが膨張し、基礎表面との間に形成された圧力室に空気が充填されます。

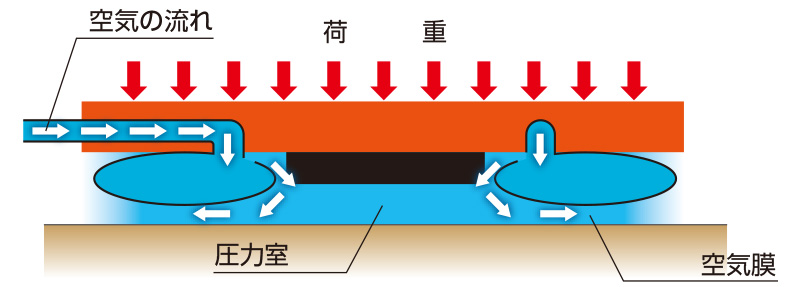

移動時

圧力が上昇し、上載荷重とのバランスがとれると、基礎表面との間から空気が均一に漏れ出して荷重は空気膜の上に乗った状態となります。この時、摩擦は大幅に軽減され、重量物を僅かな力で移動することができるようになります。

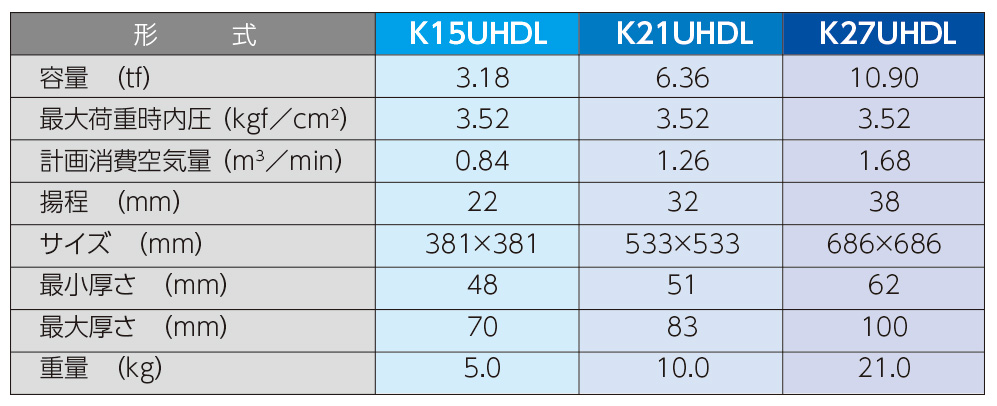

エアーキャスター単体の性能


標準的な施工要領

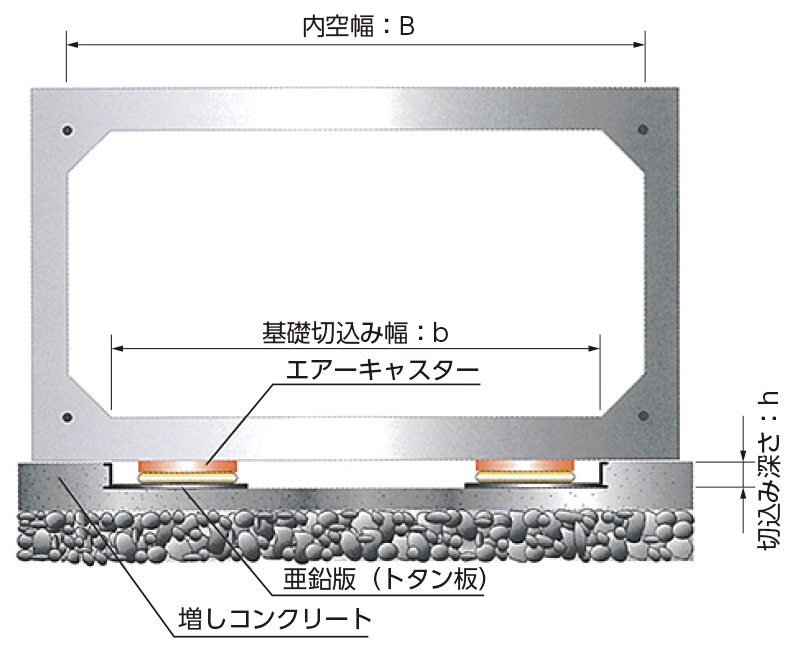

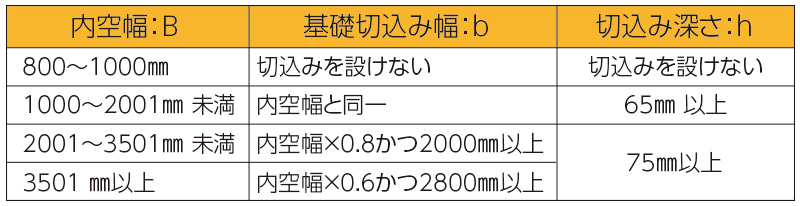

標準断面

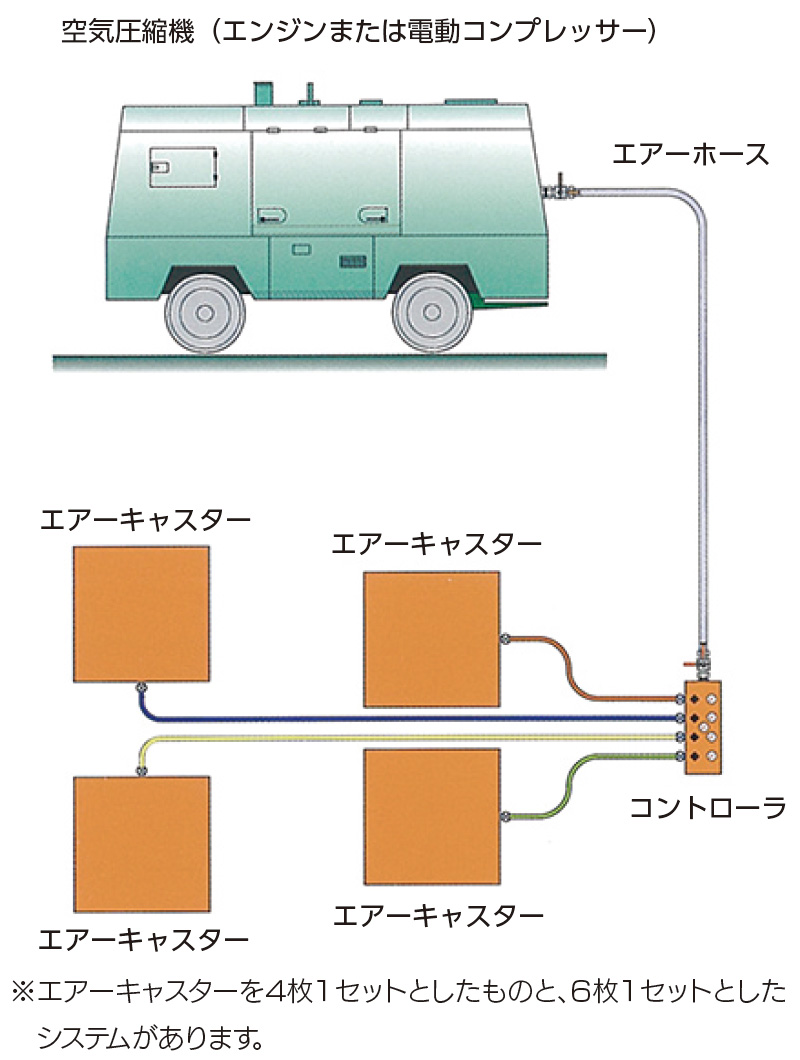

標準システム

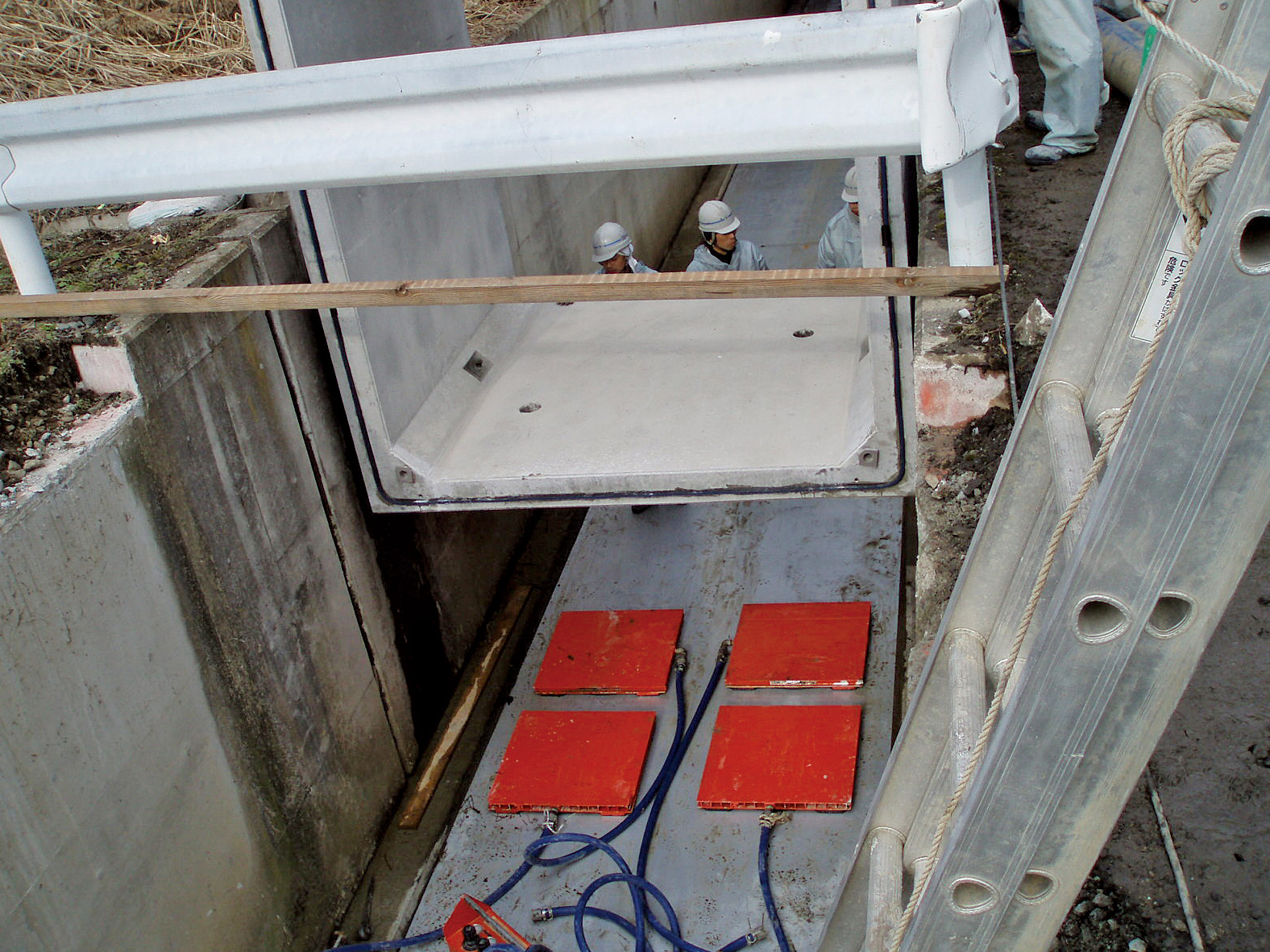

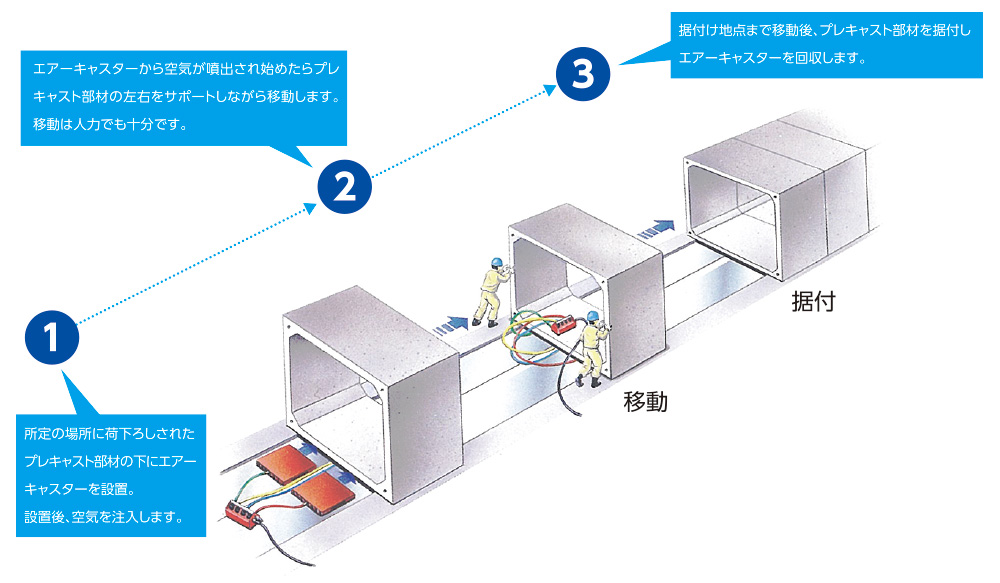

標準的な施工


施工例

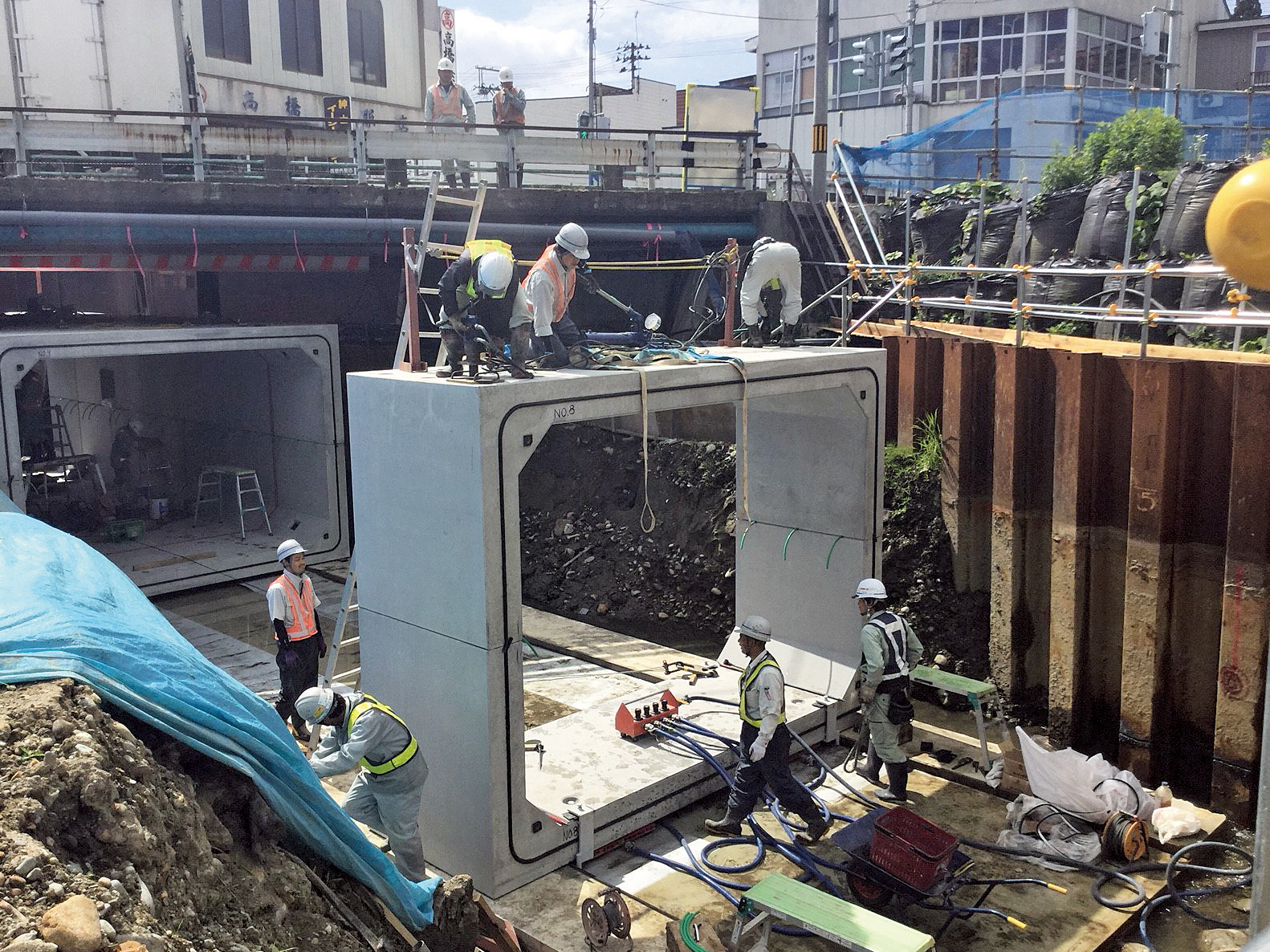

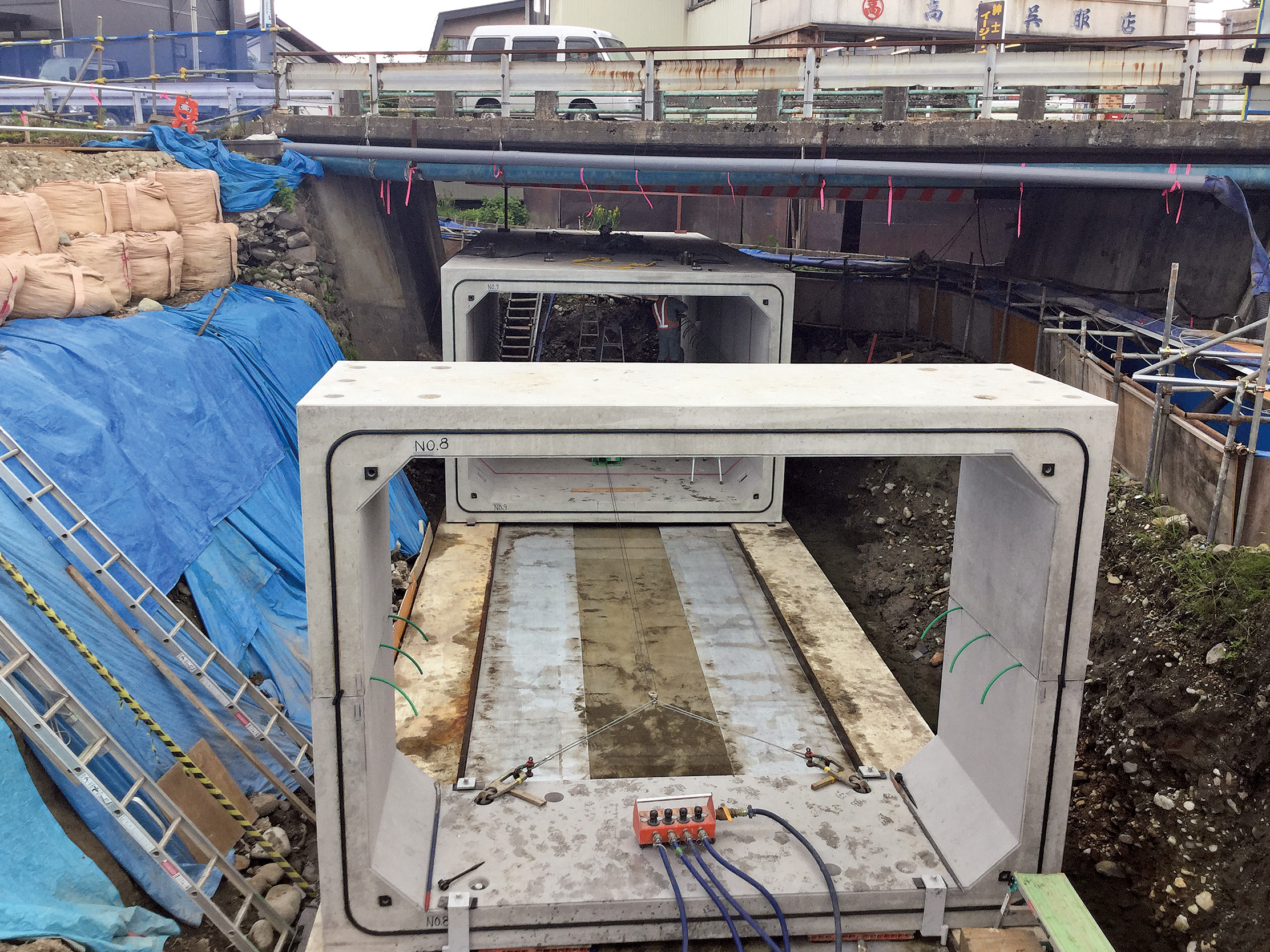

主要地方道真室川鮭川線堂前川函渠工工事

  • 規  格
    規格寸法: B4000×H2800×L1500
    施工延長: 22.5m 製品質量: 17,325kg
  • 施工場所
    山形県真室川町
  • 施工用途
    主要地方道 県道真室川鮭川線において道路拡張に伴う堂前川の坂下橋の代替えとしてボッスカルバートを敷設する工事で、既存の橋を残し共用を維持しつつ引き込み式工法のエアーキャスター工法により、約18tの函体を橋の下に敷設しました。

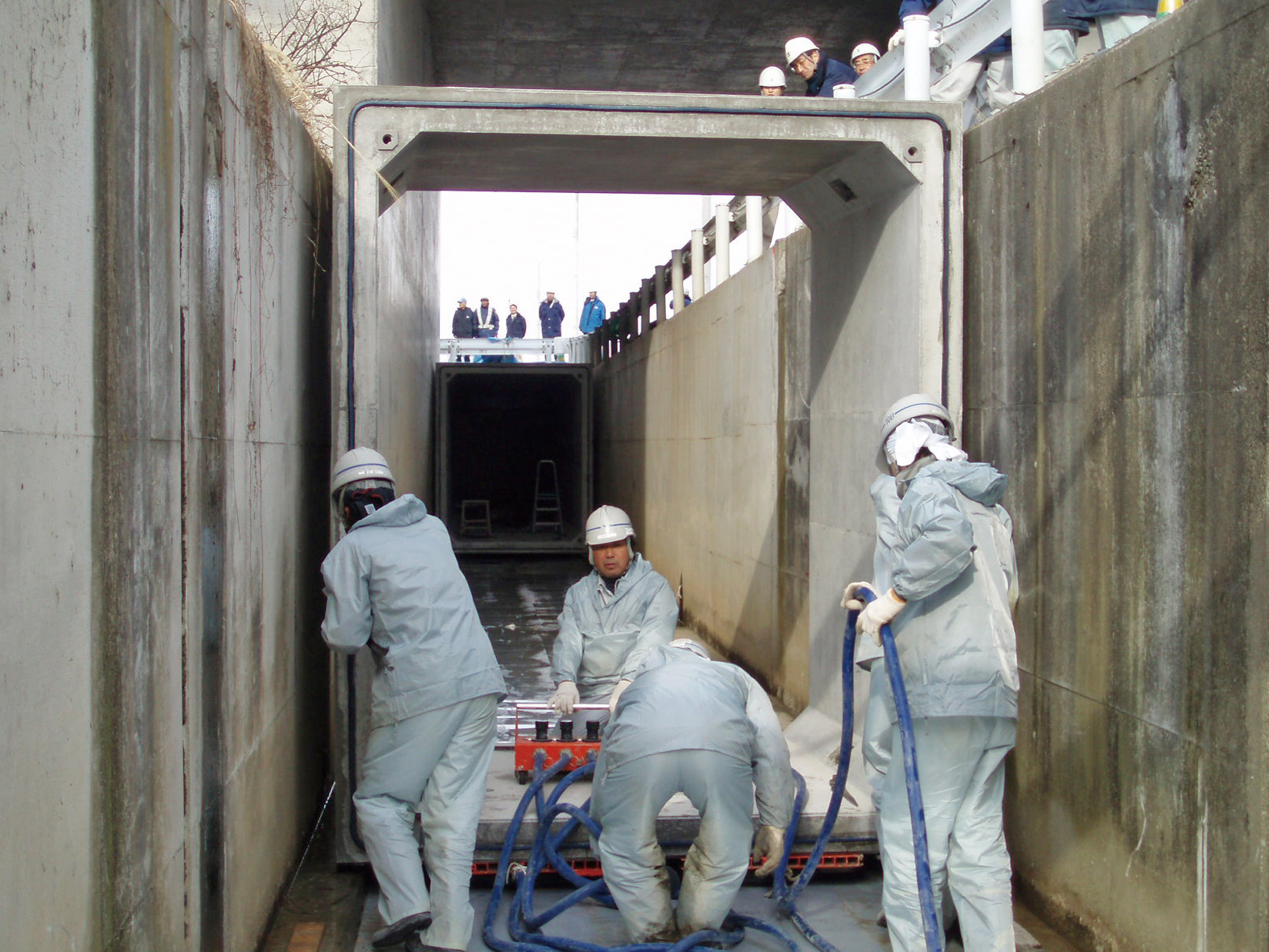

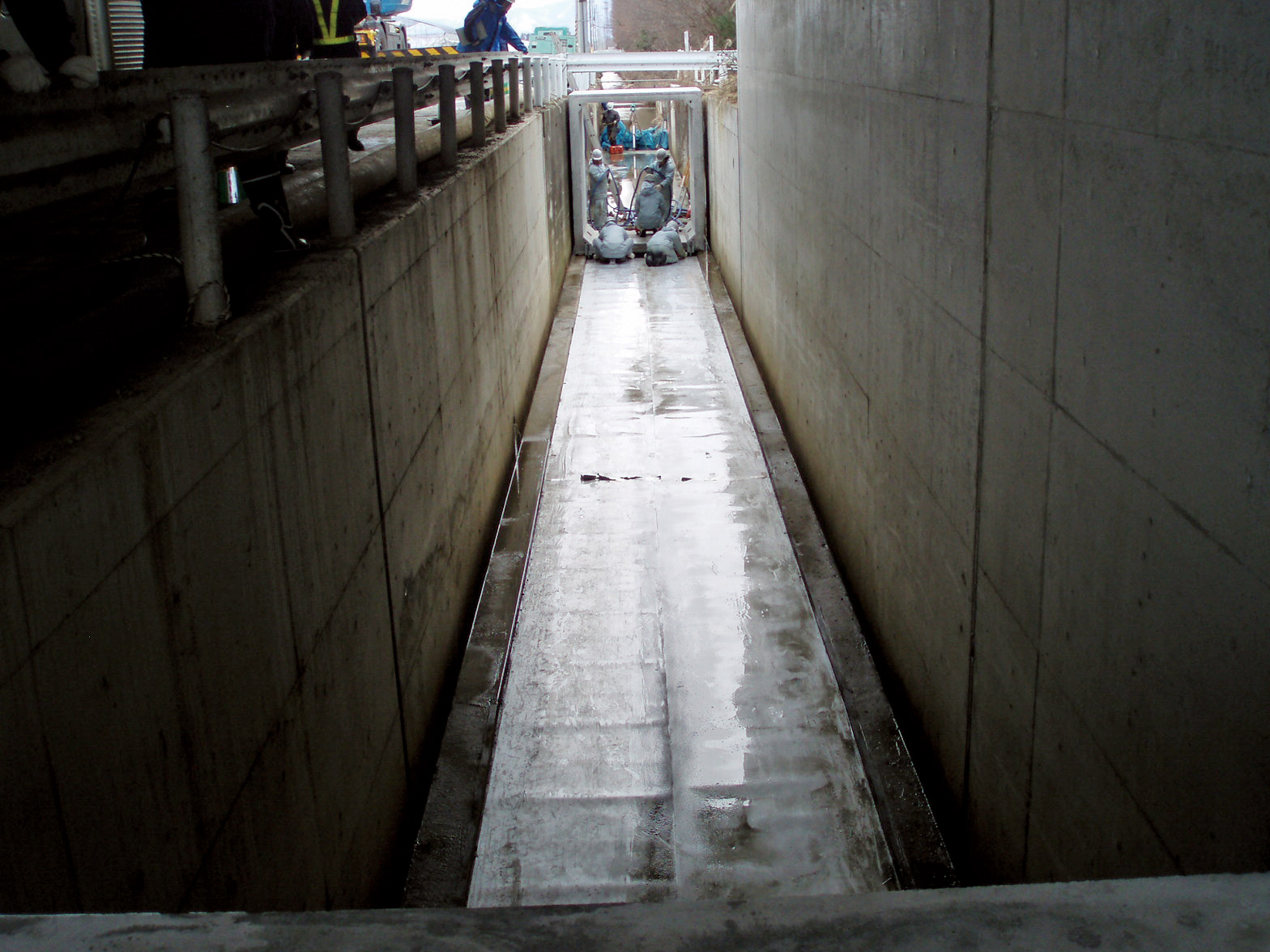

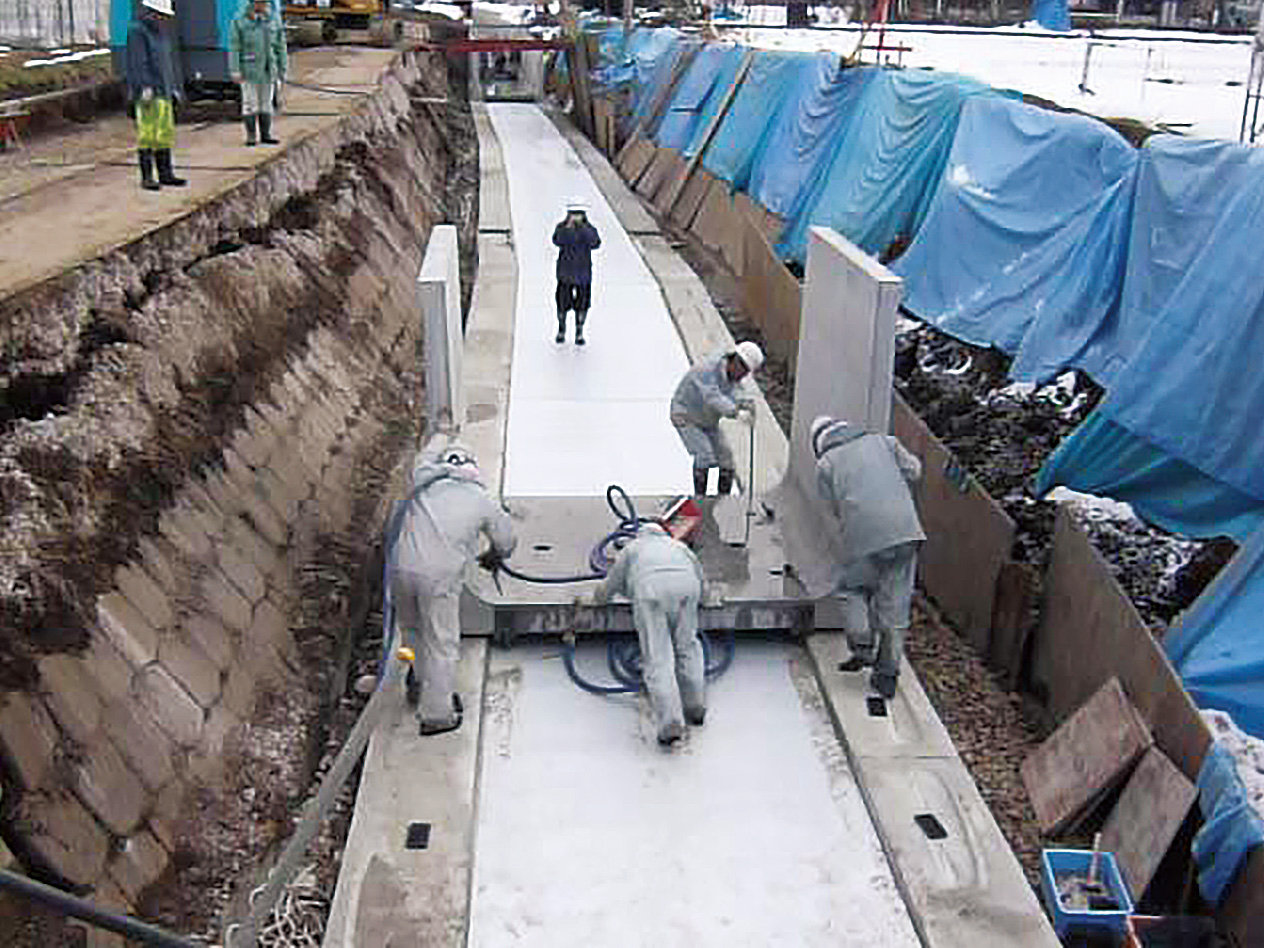

市道成安5号線道路改良工事

  • 規  格
    規格寸法: B2000×H2500×L2000
    施工延長: 34m 製品質量: 7,938kg
  • 施工場所
    山形県山形市
  • 施工用途
    山形自動車道の下を通る市道の幅員を広げるためにU型水路の中にボックスカルバートを入れました。 ボックスの両脇に3cmの隙間しか無い中、エアーキャスター工法を使いスムーズに横引きを行いました。

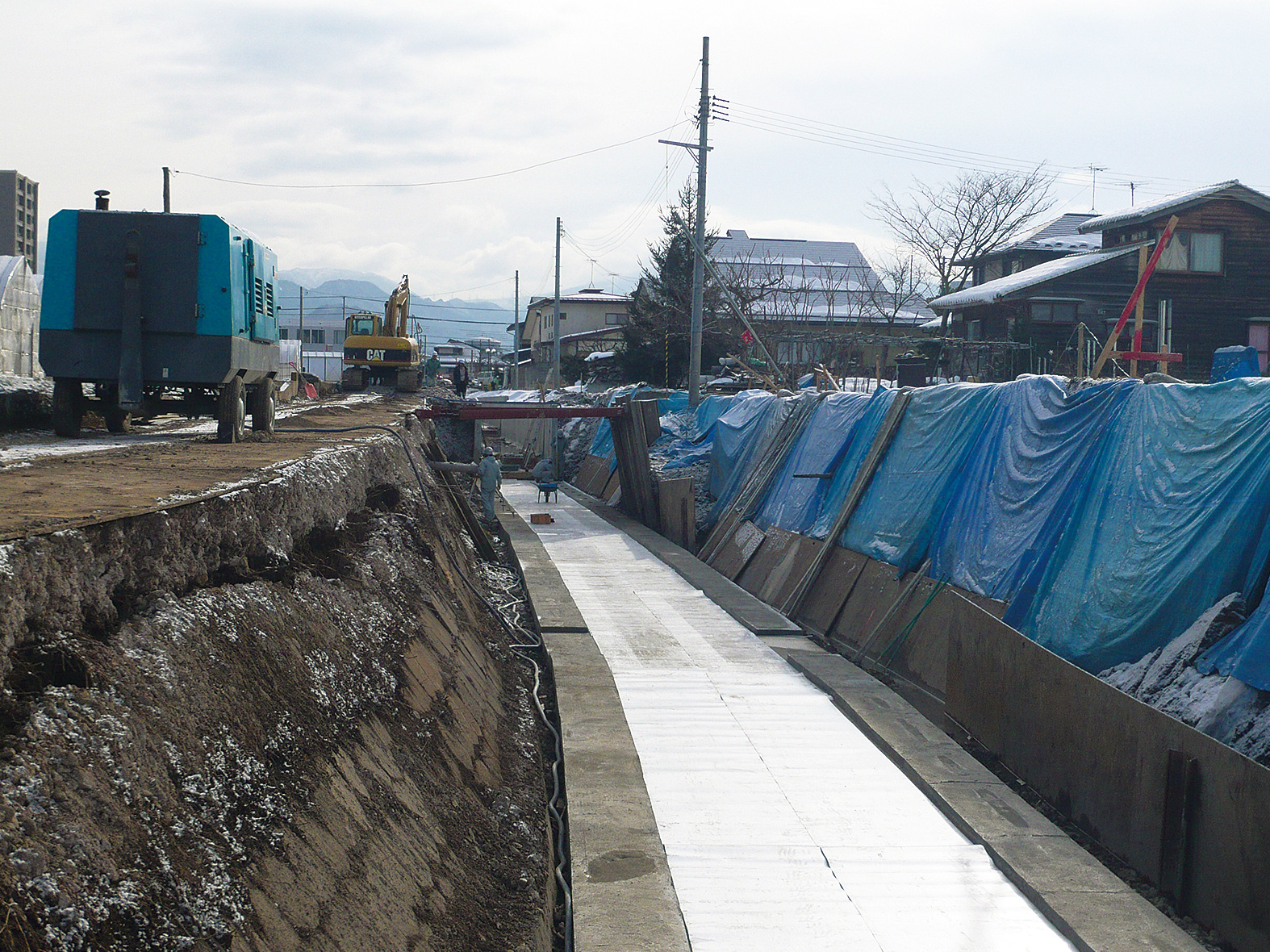

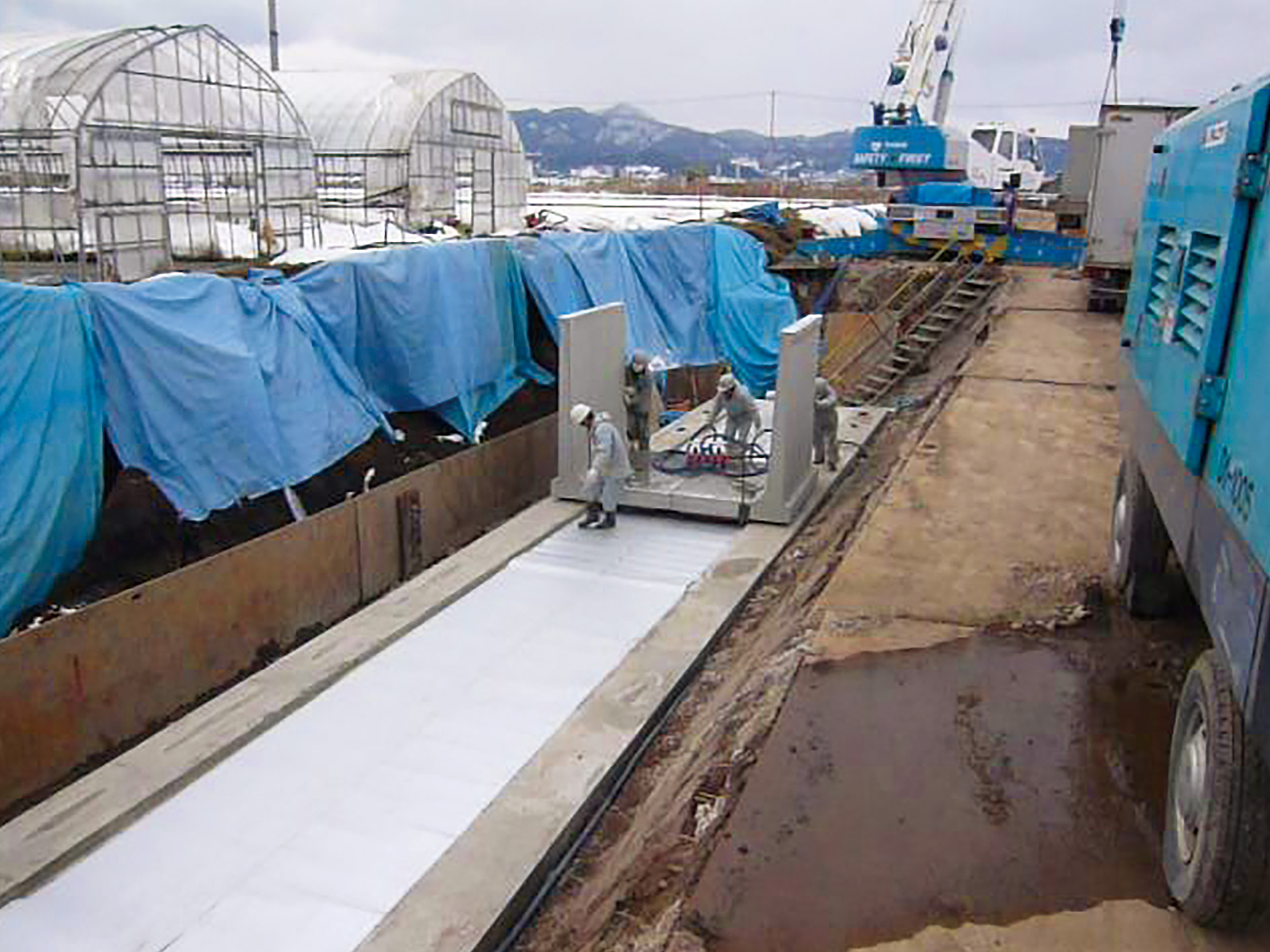

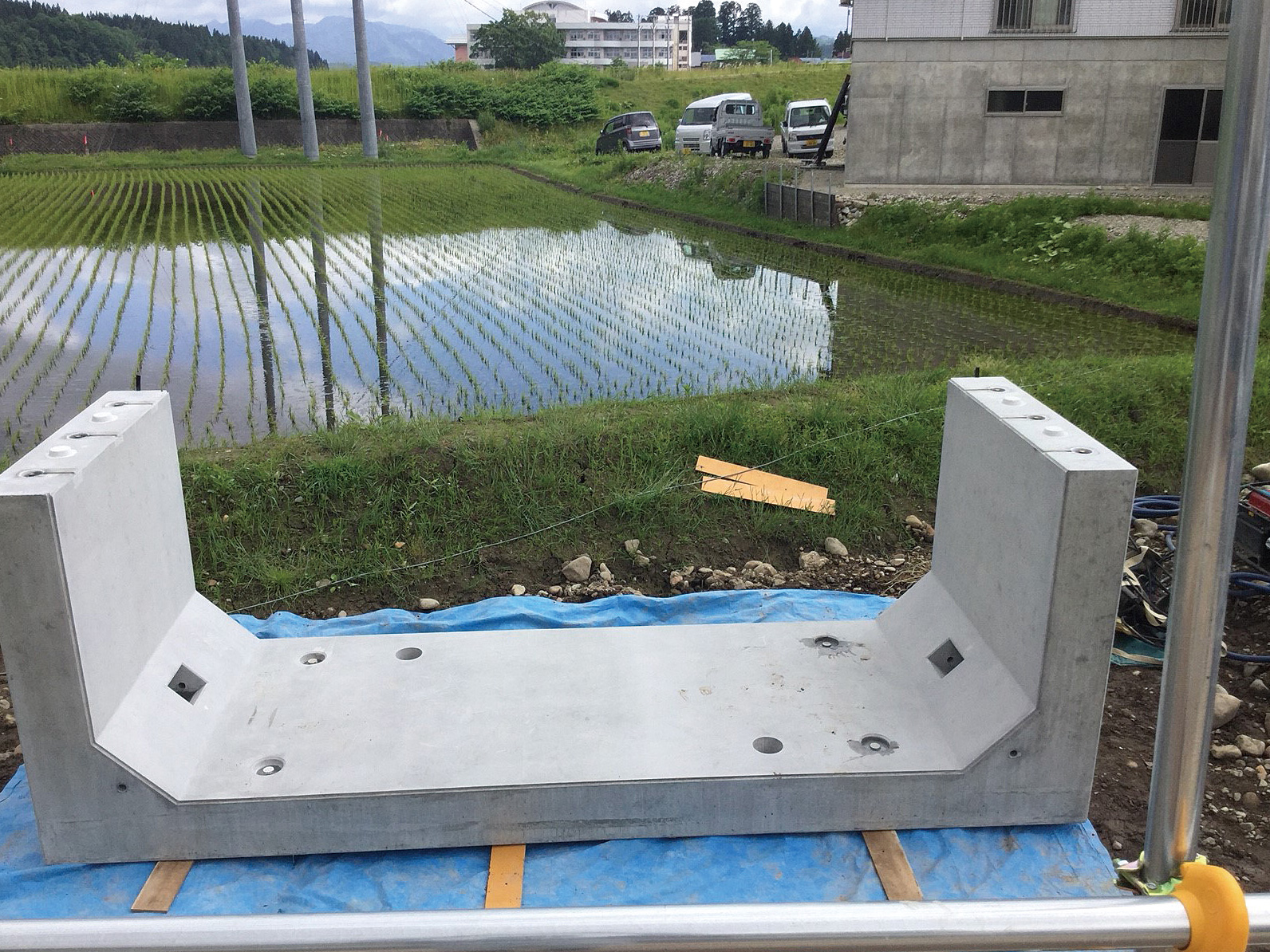

山形市浸水対策下水道第202工区工事

  • 規  格
    規格寸法: RC水路 B2000×H2500×L2000
    施工延長: 117m 製品質量: 5,750kg
  • 施工場所
    山形県山形市
  • 施工用途
    山形市浸水対策(雨水)工事において、大型水路を施工する際、両側に構造物がありクレーンでの設置が難しいため終点にクレーン設置個所を設け落とし込みを行い、下流から上流に向かってエアーキャスターでの横引きを行いました。

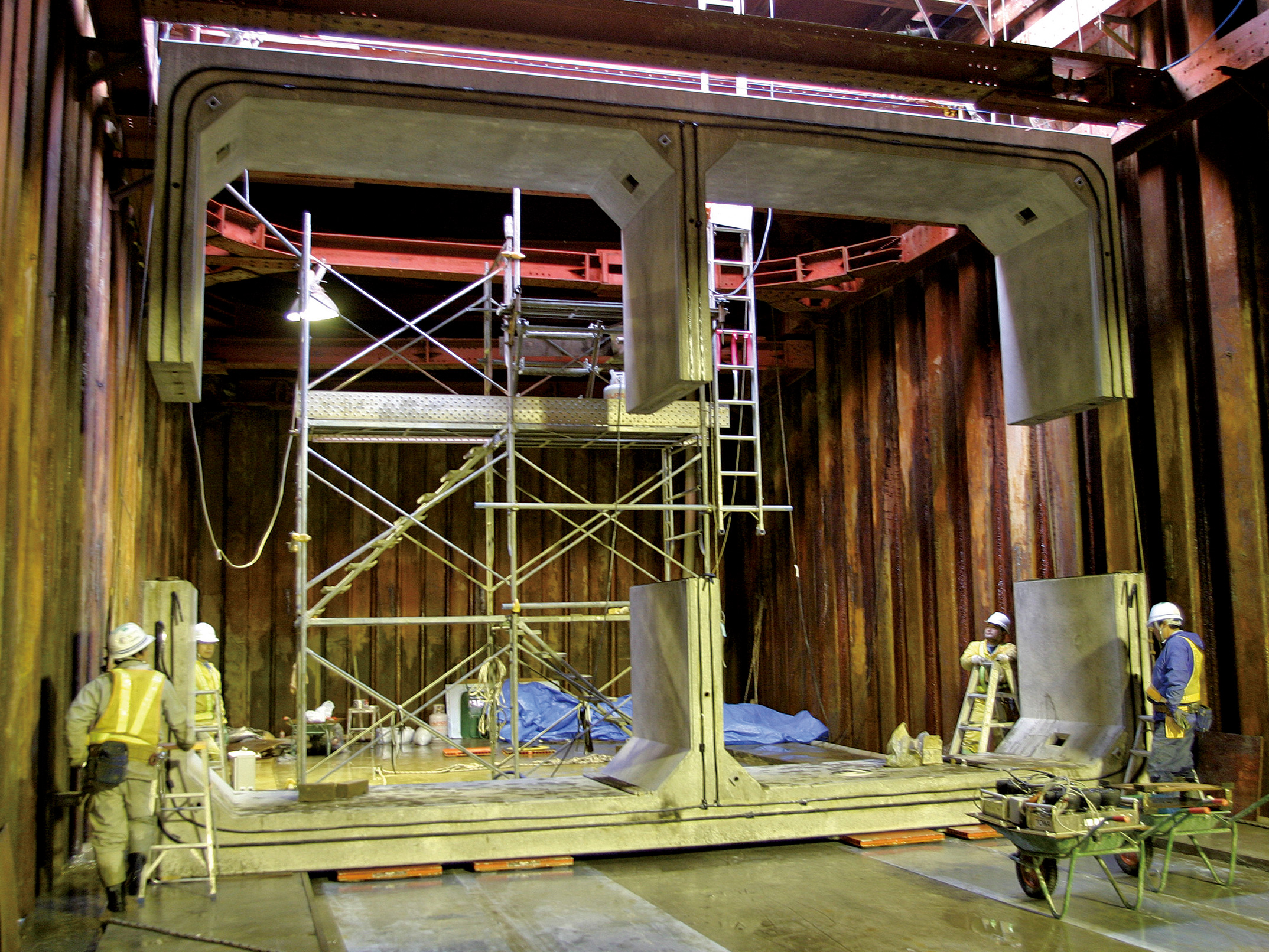

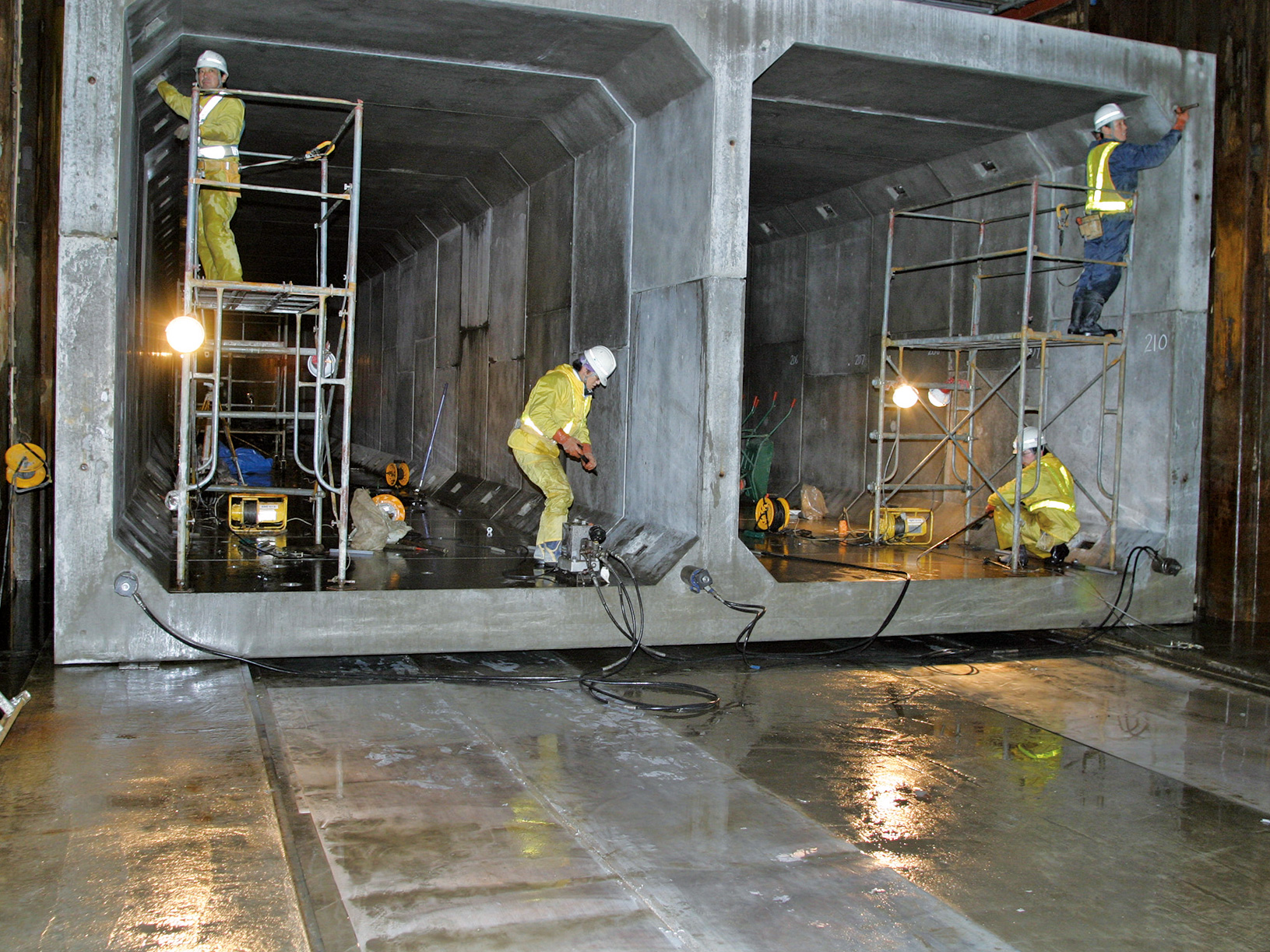

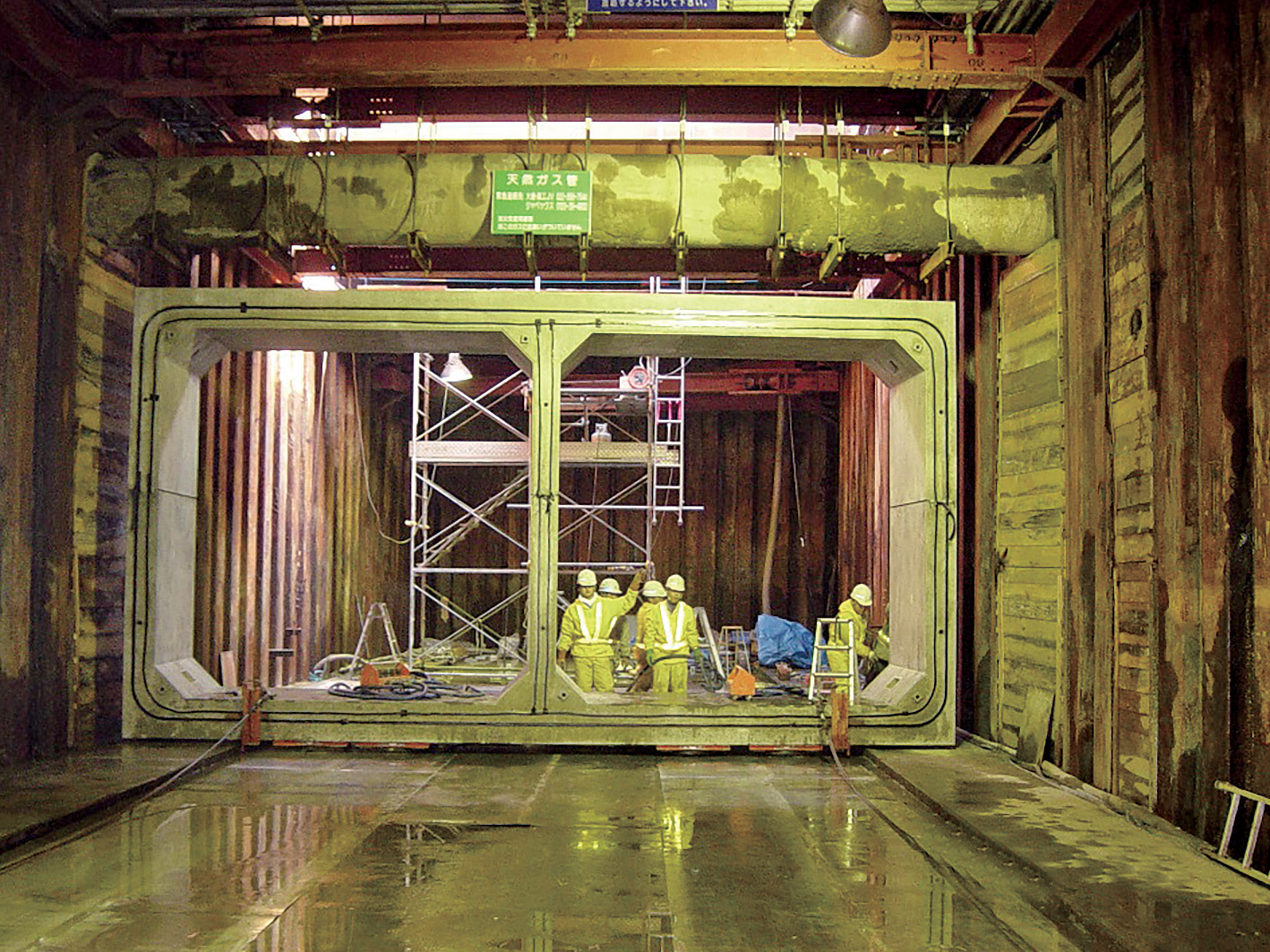

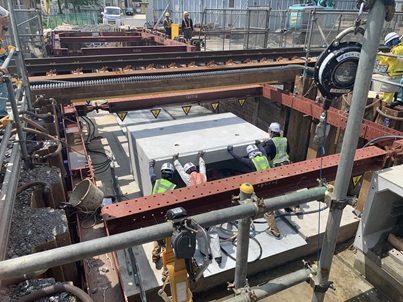

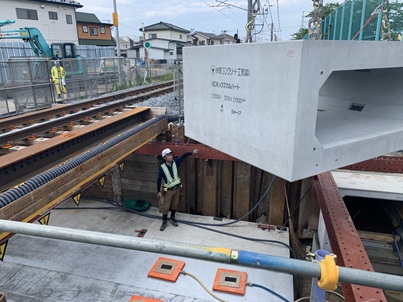

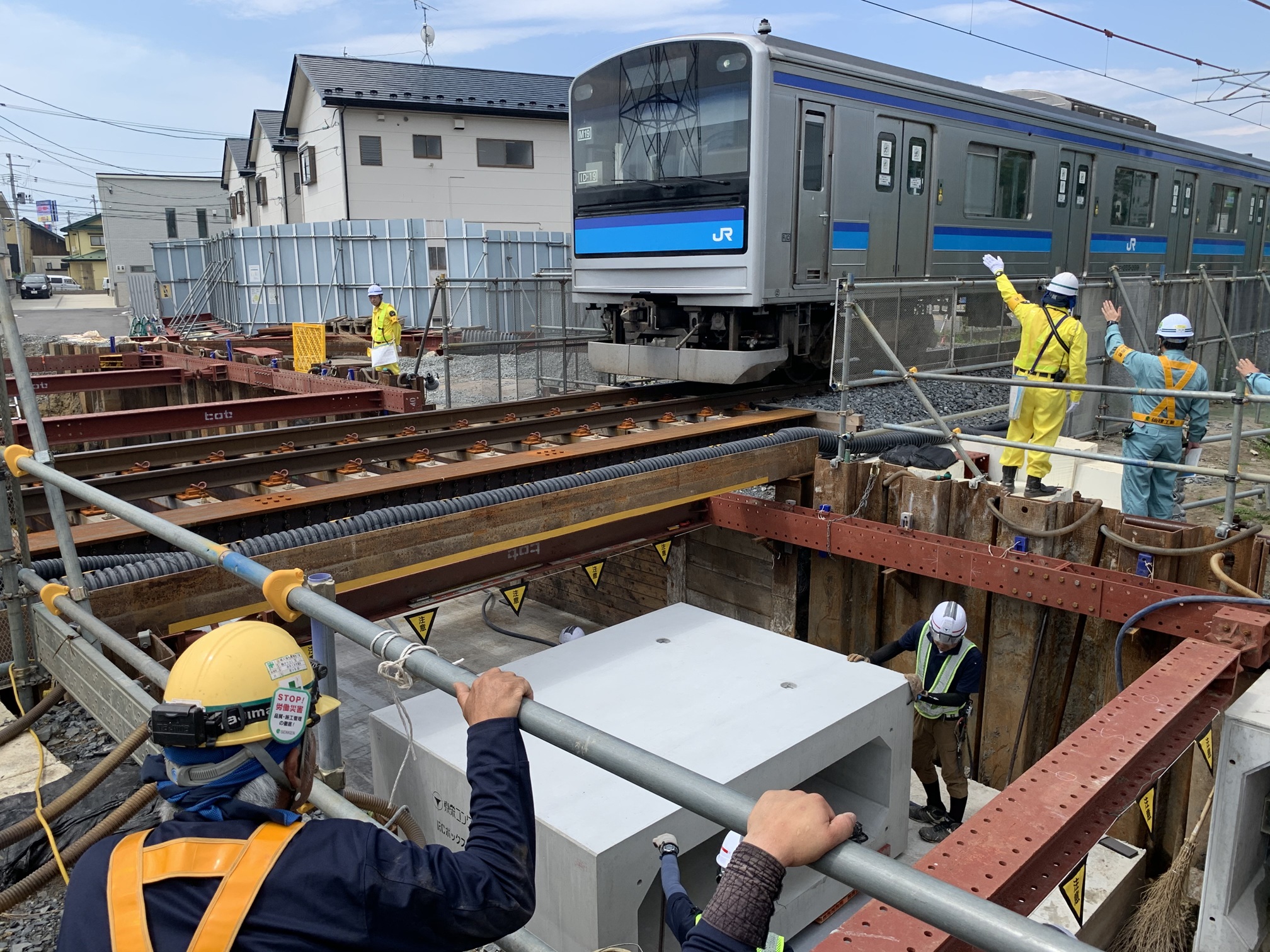

福室第1号雨水幹線34工事

  • 規  格
    規格寸法: B(3500+3500)×H3500×L1500
    施工延長:155m 製品質量: 34,879kg
  • 施工場所
    宮城県仙台市宮城野区
  • 施工用途
    仙台市仙塩流域関連公共下水道事業において、蒲生二本木交差点部は仙台港が近く、物流のための交通量が多く通行止めが出来ず覆工版下の施工が要求され、横移動工法「エアーキャスター工法」が採用されました。
