擁壁GPプレコンEX(転落防護柵基礎一体型L型擁壁)

高さ750~3000mmまで規格化された擁壁の天端に転落防護柵のフェンスを付ける事ができます。
天端にはフェンス用の穴が付いています。フェンス基礎が不要のため、土地の有効活用ができます。

タイトルタイトル
タイトルタイトル
タイトルタイトル
タイトルタイトル

※別ウインドウでPDFが開きます。


特 徴

  • L型擁壁の天端にフェンス支柱用の穴が付いています。
  • フェンス基礎が不要になるので、土地の有効活用ができます。

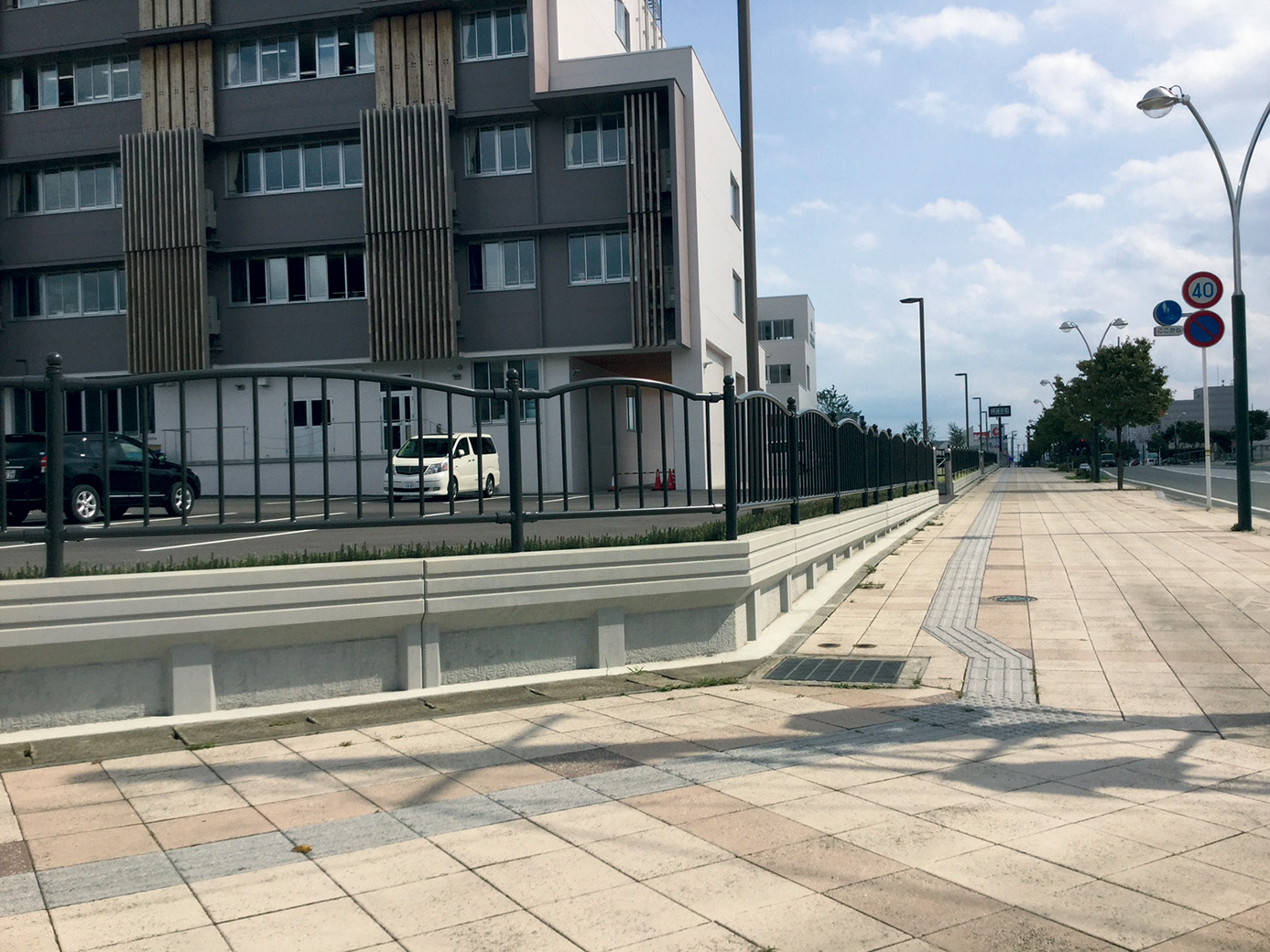

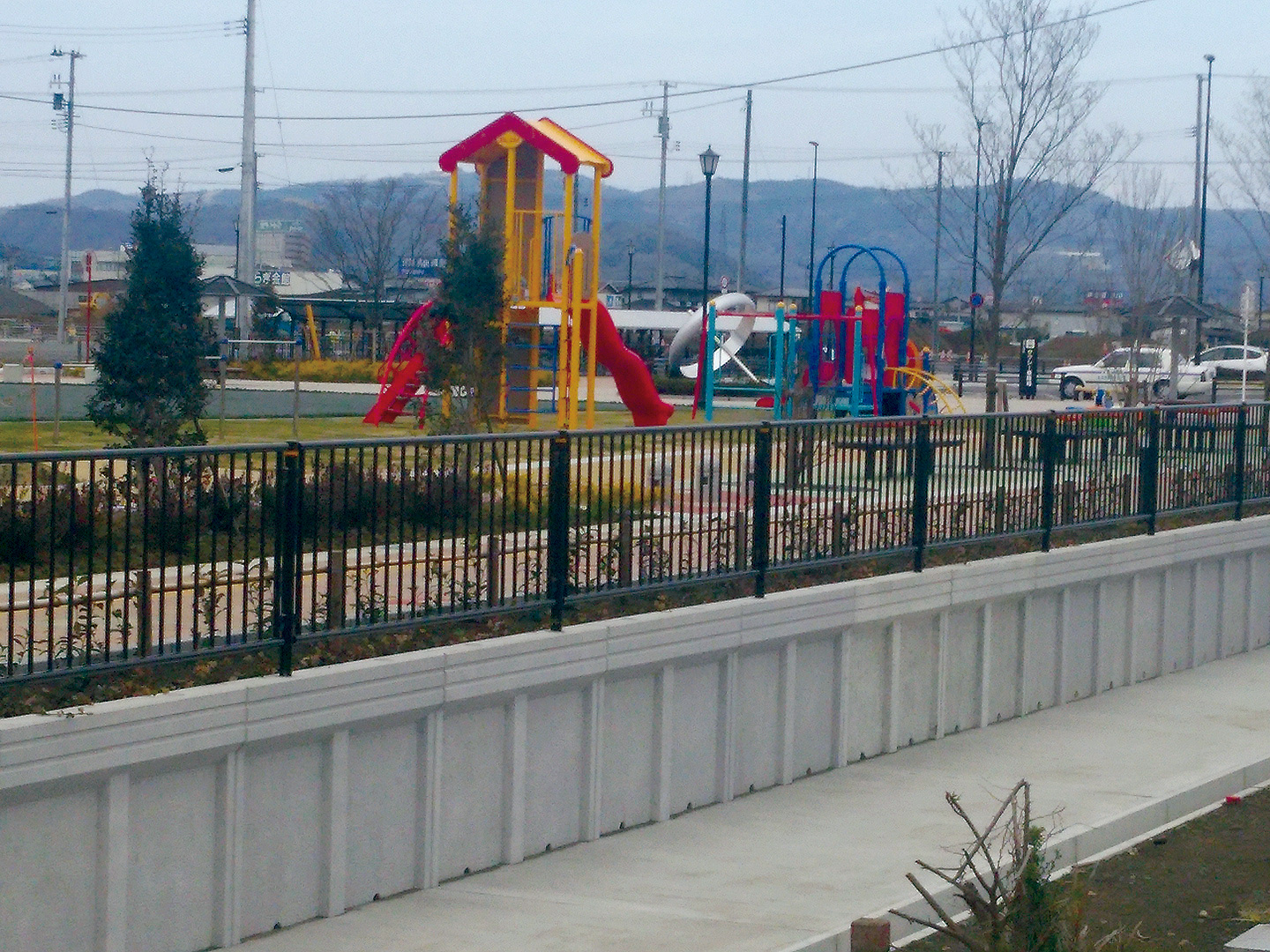

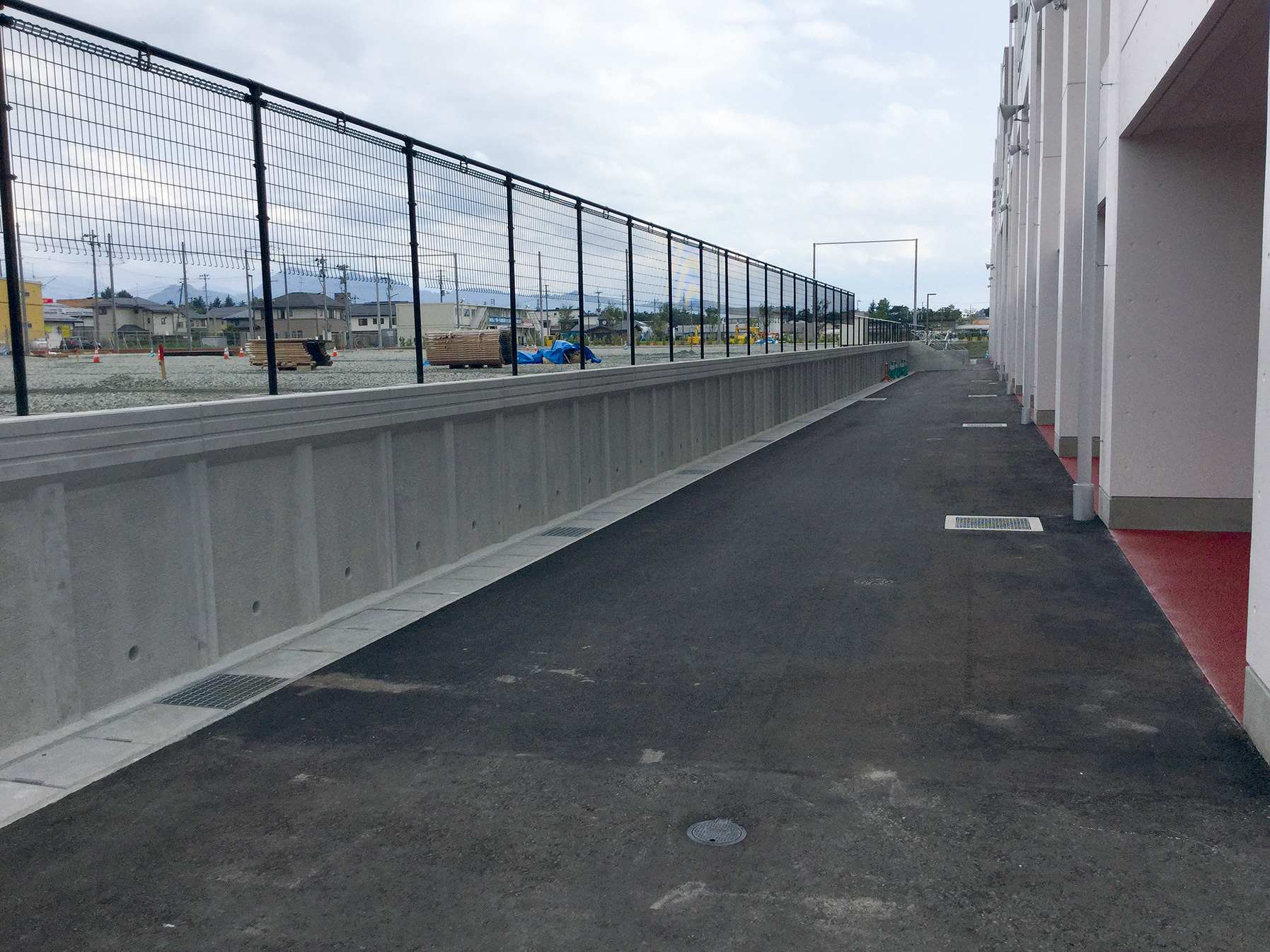

  • 上記写真のデザインが標準仕様になっています。

設計条件

上載荷重

q=10kN/㎡ (ケース1、ケース2対応)
ケース1、ケース2の両方について安全である

コンクリートの単位体積重量

24.5kN/㎥

土の単位体積質量

19.0kN/㎥

土圧算定式

試行くさび法

内部摩擦筒

Φ=30°(砂質土)

摩擦係数

μ=0.6

盛土勾配

水平

水平方向力

PH=0.39kN/m

鉛直方向力

PV=0.59kN/m

内カーブの施工

最少半径R=50m

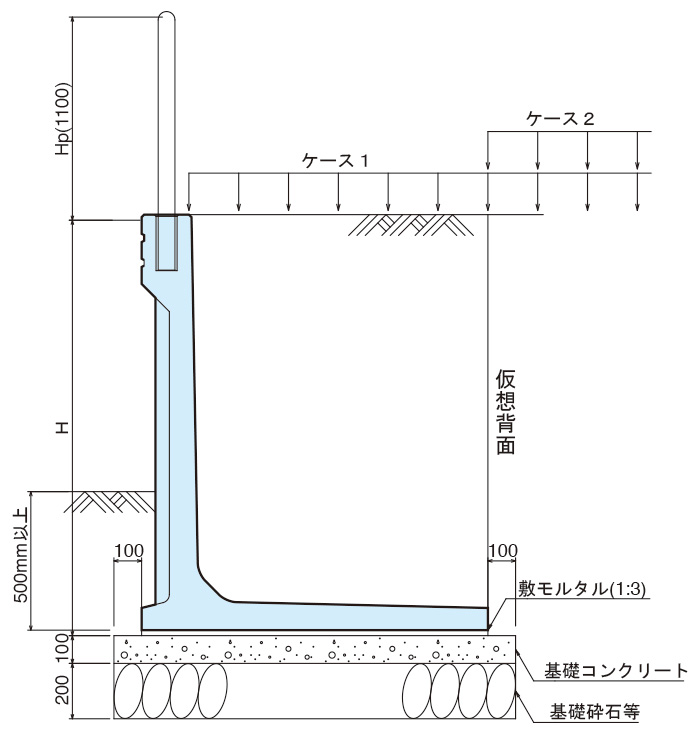

標準施工図
